一、基本簡介

    堆垛機伸縮叉也稱堆垛機雙向自動伸縮叉，又名：堆垛機伸縮貨叉、堆垛機雙向自動伸縮貨叉、堆垛機移載貨叉等，它是現代物流倉儲堆垛系統中的重要組件，它能自動伸展和收縮，根據控制系統發出的指令，通過電機的驅動，實現對不同高度、不同位置的貨物進行精(jing)準(zhun)定位和搬運，具有體積小、載荷量大、移載平穩、運行流暢等特點，廣泛應用于立體庫、智能倉儲系統中.

    二、結構設計

    堆垛機伸縮叉是由上叉體(前叉體)、中叉體、下叉體(固定叉體)等三段叉體疊加在一起組成的，輔以導向滾輪、導向滑塊、齒輪齒條[或鏈輪鏈條、或同步帶]、限位開關[行程開關]、中位開關[接近開關]、扭力限制器、編碼器、驅動器、電機、減速機、聯軸器等部件構成的一個完整的伸縮或移載機構！

    三、工作原理

    伸縮叉的下叉體(固定叉體)直接安裝在載貨臺上，中叉體在齒輪齒條鏈條的驅動下，向外移動大約自身長度的一半，上叉體(前叉體)再從中間叉體的中點繼續向外延伸！

    也可根據實際需求采用四段式叉體結構，即一節固定叉體、三節可移動叉體(上中叉體、下中叉體、上叉體)，也就是所謂的雙深位結構或雙伸位結構，使伸縮叉的行程更大、移載距離更遠！

    四、主要參數

    [1].叉體材料：42CrMo(二次鍛打)

    [2].負載上限：額定載荷+30%

    [3].移載距離：按設定要求

    [4].行程余量：+30mm～50mm

    [5].空載速度：50m/min

    [6].滿載速度：30m/min

    [7].空載加速：1m/sx[可控]

    [8].滿載加速：0.5m/sx[可控]

    [9].輸出轉速：79rpm/min

    [10].制動電壓：220v/380v

    五、常用配置

    [1].滾動軸承：IKO/KIS

    [2].傳動鏈條：桂盟鏈條

    [3].導向滑塊：UPE分子

    [4].扭力限制器：Mikipulley

    [5].中位開關[接近開關]：NBN4-12GM40-E2 P+F

    [6].限位開關[行程開關]：D4MC-5020-Nomron

    [7].編碼器： TR(帝爾)、kubler(庫伯勒)

    [8].動力配置：SEW變頻電機或伺服電機

    六、應用范圍

    堆垛機伸縮叉廣泛應用于立體庫、智能倉儲、物流配送轉運中心、自動化生產線、新能源換電站(重卡移動換電)、高溫爐作業、冷庫作業等多個行業領域，如：工業生產、設備制造、物流倉儲、商品制造、智能應用、航空領域、軌道交通、醫療器械、新能源制造、電子工業、五金電器、化工原料、造紙工業、文化教育、煙(yan)草(cao)工業、食品飲料、印鐵制罐、印刷包裝等等，因為其特殊的構造性，不僅可以在常溫下進行作業，也能在高溫或低溫下正常運行，具備全天候工作的性能！

    七、工廠簡介

    安徽集維智能裝備有限公司[馬鞍山市]是一家專[zhuan]業的堆垛機伸縮貨叉生產制造廠家，擁有完整的質量管理體系、豐富的設計經驗，雄厚的加工實力，完(wan)全(quan)全自主設計、自行生產，擁有十多項實用新型專利證書，具備年生產1600多臺套各類堆垛機伸縮貨叉[移載貨叉]的制造能力，具有快速完成方案的設計能力，短期交付的生產加工能力，具備提前交付或快速交付的應急能力，是業內較具規模的實體工廠！

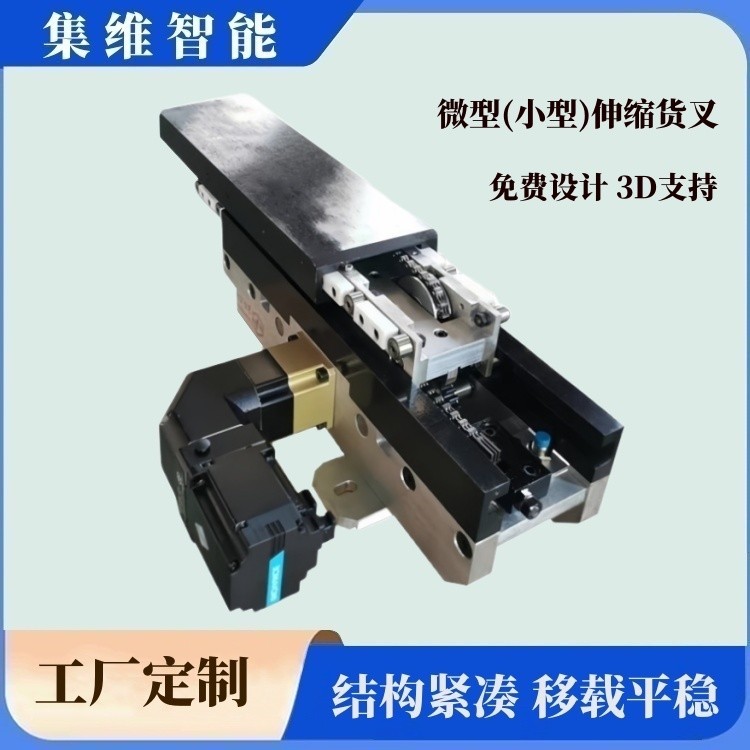

【上圖】微小型堆垛機雙向自動伸縮叉（結構展示）

【上圖】輕小型堆垛機雙向自動伸縮叉（結構展示）

【上圖】三節式堆垛機雙向自動伸縮叉（結構展示）

【上圖】小板式堆垛機雙向自動伸縮叉（結構展示）

【上圖】三段寬載面 堆垛機雙向自動伸縮叉（結構展示）

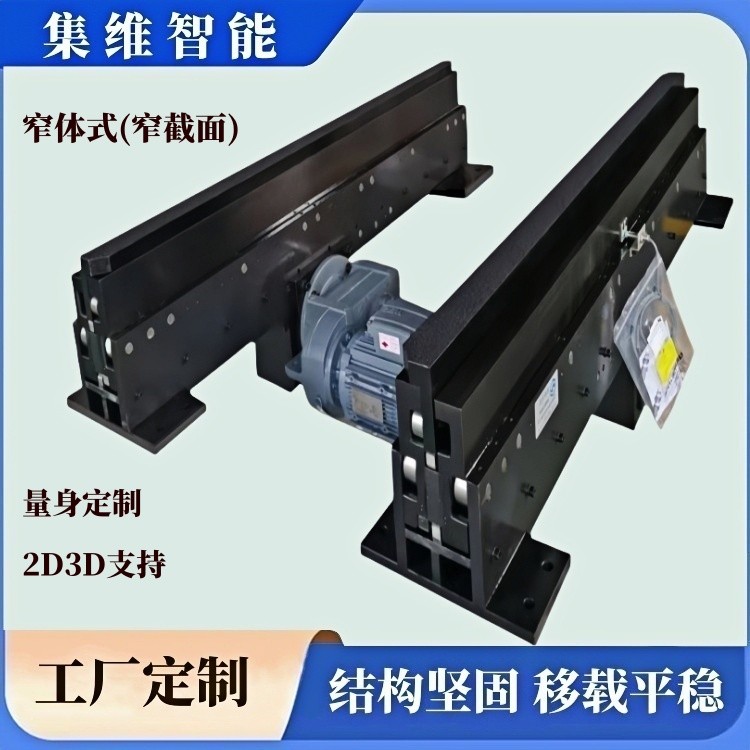

【上圖】窄體寬載面(寬截面) 堆垛機雙向自動伸縮叉（結構展示）

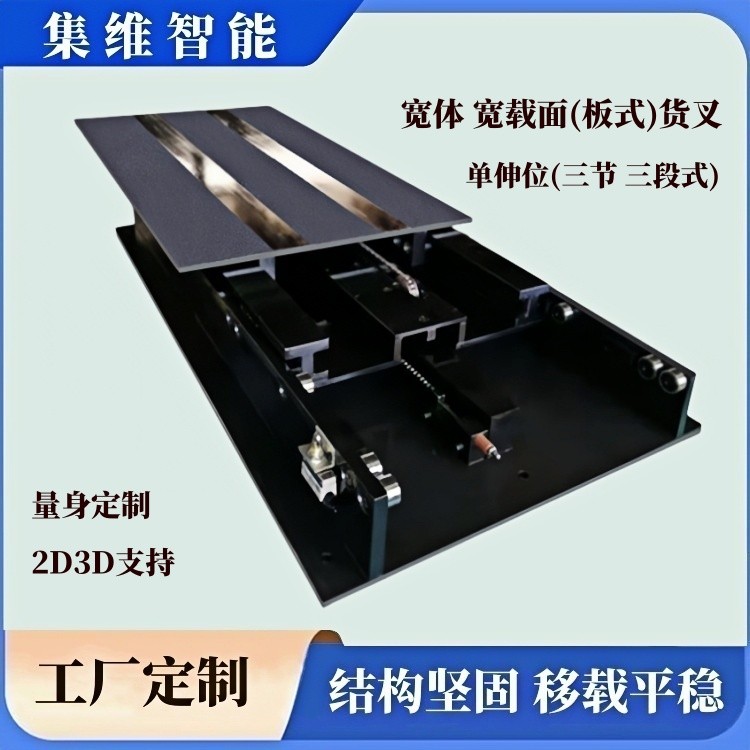

【上圖】寬體寬載面(寬截面) 堆垛機雙向自動伸縮叉（結構展示）

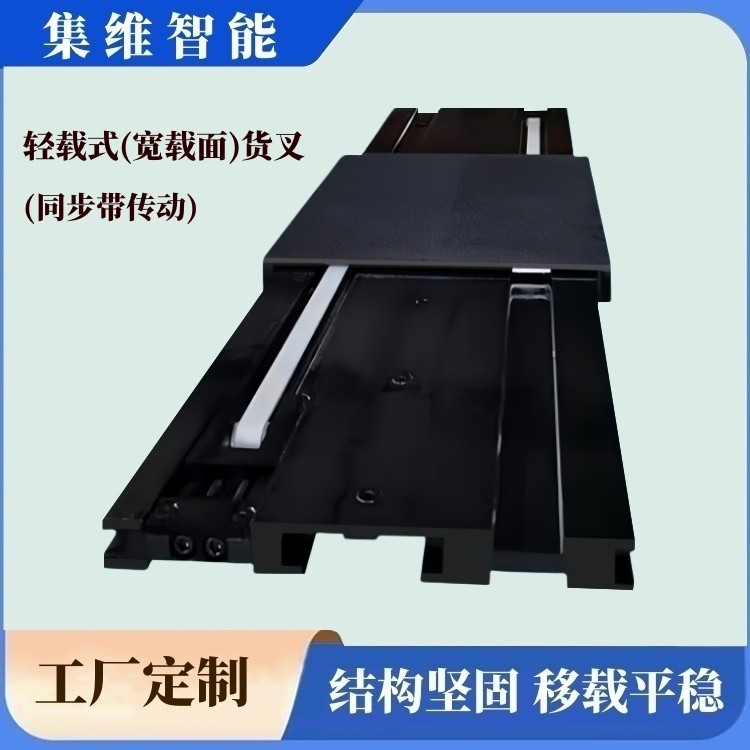

【上圖】寬體寬載面(寬截面) 輕載式(同步帶傳動) 堆垛機雙向自動伸縮叉（結構展示）

【上圖】三段(輕載式) 堆垛機雙向自動伸縮叉（結構展示）

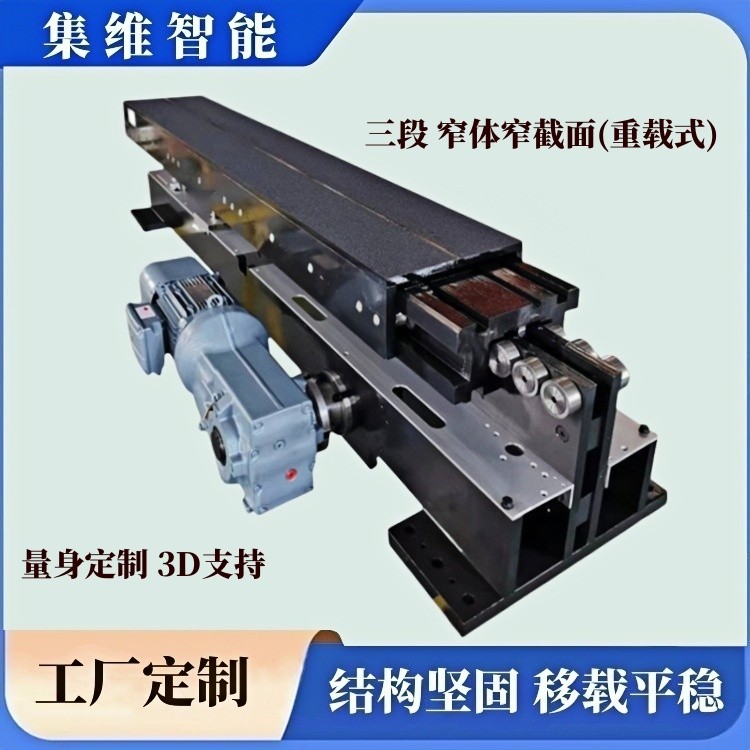

【上圖】三段(重載式) 堆垛機雙向自動伸縮叉（結構展示）

【上圖】雙指式 單伸位(或單深位) 堆垛機雙向自動伸縮叉（結構展示）

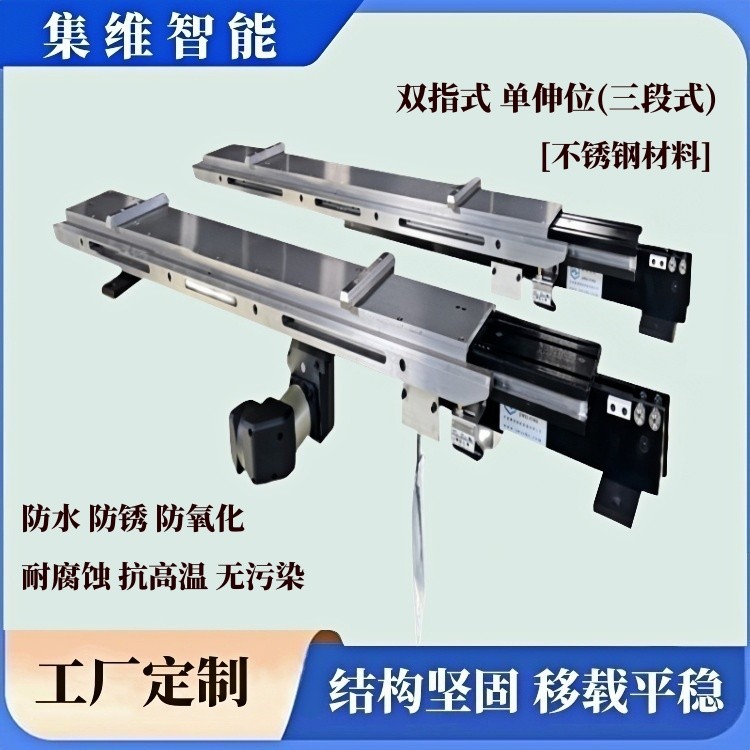

【上圖】雙指式 單伸位(或單深位) 不銹鋼材料 堆垛機雙向自動伸縮叉（結構展示）

【上圖】雙指式 單伸位(或單深位) (純齒輪傳動) 堆垛機雙向自動伸縮叉（結構展示）

【上圖】雙指式 單伸位(或單深位) 窄截面或小截面 堆垛機雙向自動伸縮叉（結構展示）

【上圖】雙臂式 單伸位(或單深位) 堆垛機雙向自動伸縮叉（結構展示）

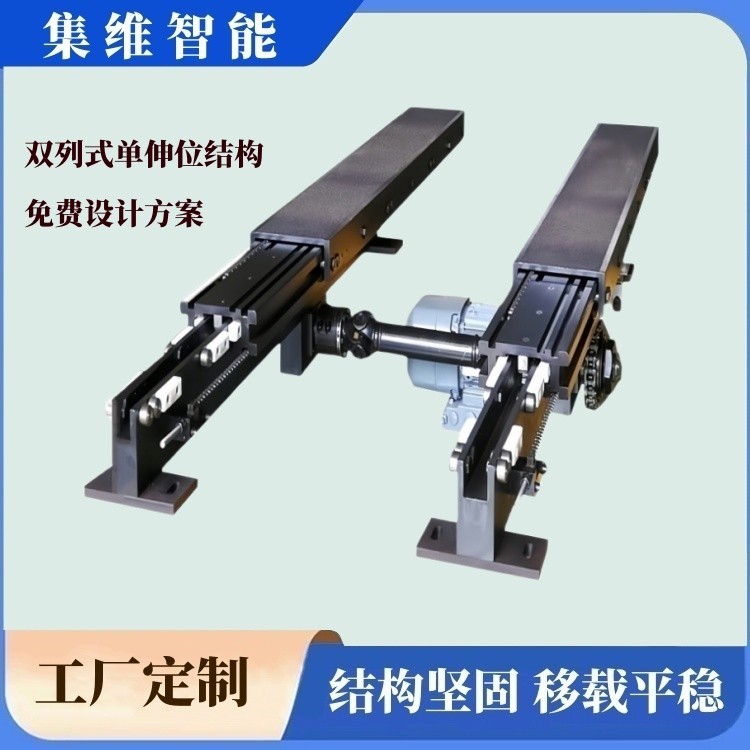

【上圖】雙列式(雙排列) 單伸位(或單深位) 堆垛機雙向自動伸縮叉（結構展示）

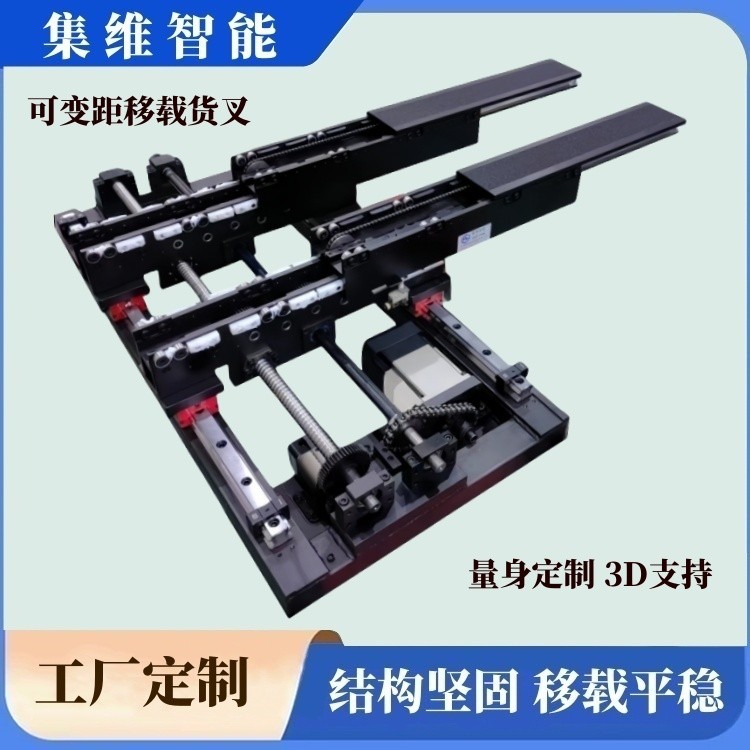

【上圖】可變叉間距 堆垛機雙向自動伸縮叉（結構展示）

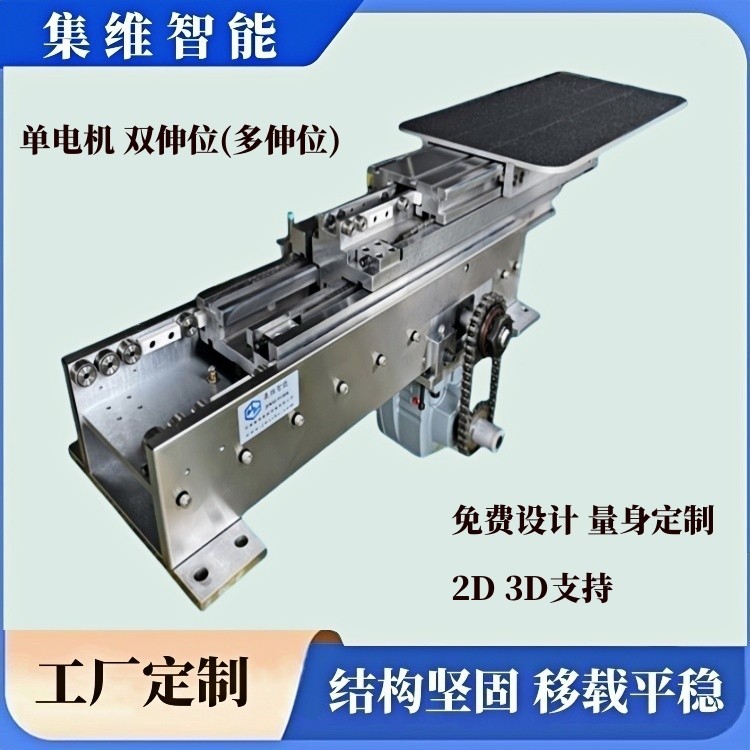

【上圖】單指式 單電機 雙伸位(或雙深位) 堆垛機雙向自動伸縮叉（結構展示）

【上圖】單指式 雙電機 雙伸位(或雙深位) 堆垛機雙向自動伸縮叉（結構展示）

【上圖】單指式 單電機 多伸位(或多深位) 堆垛機雙向自動伸縮叉（結構展示）

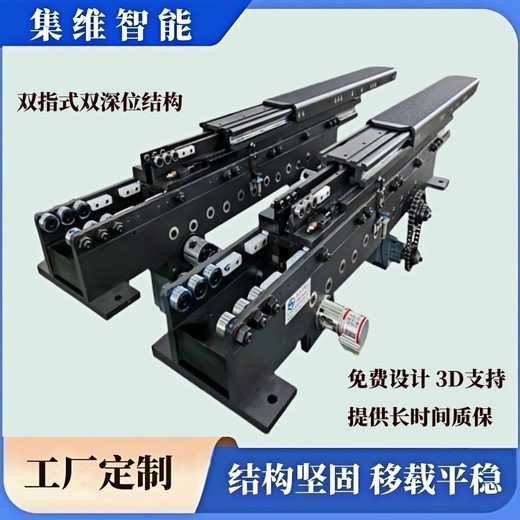

【上圖】雙指式 雙電機 雙伸位(或雙深位) 堆垛機雙向自動伸縮叉（結構展示）

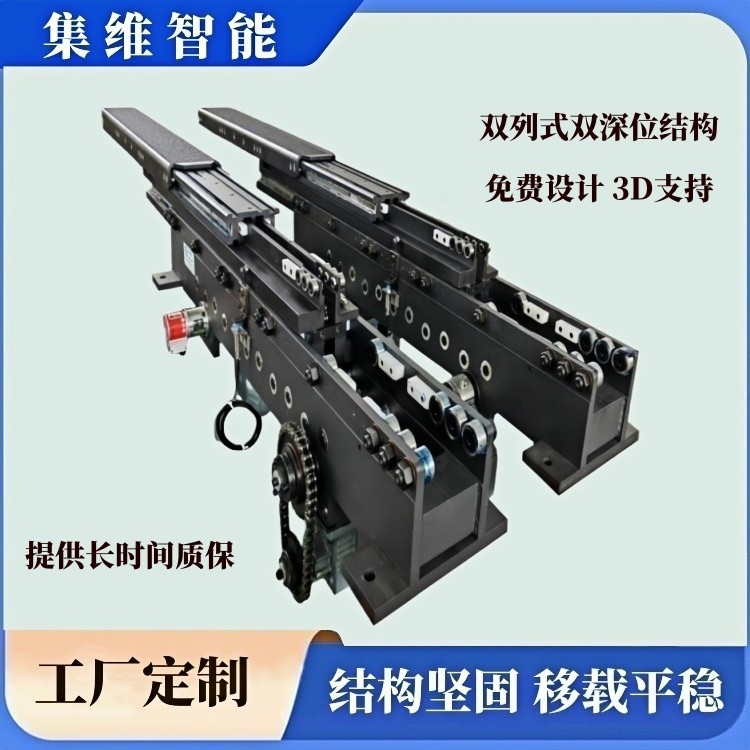

【上圖】雙列式(雙排列) 雙電機 雙伸位(或雙深位) 堆垛機雙向自動伸縮叉（結構展示）
