株洲水庫 泵站QPQ型卷揚機、QPK型卷揚式啟閉機水利機械

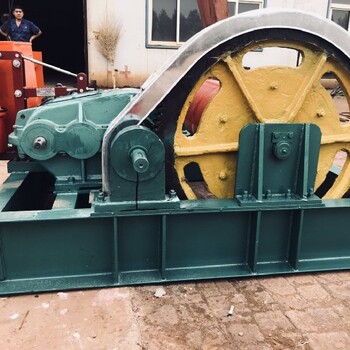

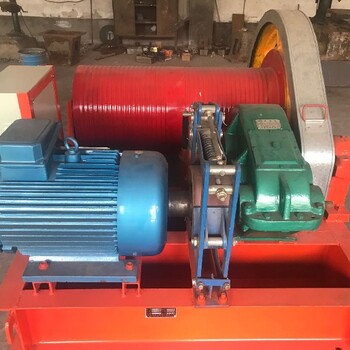

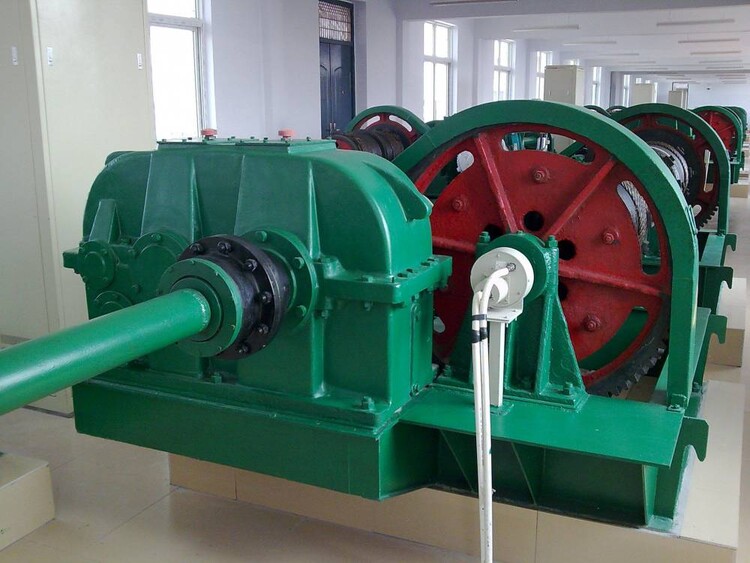

QPQ型、QPK型卷揚式啟閉機
1、 設計生產依據:QPQ型、QPK型卷揚式啟閉機,
2、 使用范圍:QPQ型、QPK型卷揚式啟閉機、手搖、電動兩用式規格分為:5噸、8噸、12.5噸、16噸、25噸;電動式規格分為:40噸、63噸、80噸、100噸、125噸、160噸、200噸,根據用戶水利工程設計要求,還可生產雙吊點啟閉機,該機是一種水利工程機械,廣泛應用于各種水利工程控水平面閘門的啟閉,是農田灌溉、水產養殖、農業經濟開發區、污水處理廠、水利發電站、水庫、河流(水閘、堤壩、渠道、涵洞、管道)等進水、退水閘的配套機械,山區、平原有、無電地區均可使用。
3、 技術特性QPQ型、QPK型卷揚式啟閉機,具有象形美觀、結構緊湊、安裝方便、操作安全、啟閉靈活、運行平穩、質量可靠、承載能力大、工作、使用壽命長、維修費用低等優點。
4、 用戶選取購型號規格說明:QPQ型、QPK型卷揚式啟閉機。按吊點數分為單吊點和雙吊點兩大系列,按驅動方式為:5~25噸為手搖、電動兩用式;40~200噸為電動式,單吊點為單驅動,雙吊點為集中驅動。
(1)QPQ型、QPK型卷揚式啟閉機,外形尺寸、技術參數、工作性能、基礎布置全部相同。為了滿足用戶特殊要求,QPK卷揚式啟閉機上,安裝了調速器,只供應特殊需要訂購。
(2)QPQ型、QPK型卷揚式啟閉機40噸以上的單、雙吊點啟閉機設有負荷控制器,啟閉機在超負荷條件下,工作時,可得到自動保護。
1、本系列產品型號說明。
2、QPQ QPK QPG QPT系列產品的啟門力或持住力是按照GB/783-65起重機械起重量系列規定系列選定。
3、QPQ QPK QPT QPG系列啟閉機不能做也合斜吊運行。
4、QPG QPK QPT QPG系列啟閉機的鋼絲繩采用6W(19)型,公稱抗拉強度1550~1700N/mm2。鋼絲繩隨機供應,常規每單機供40m。
5、啟閉機設有上下行程限位開關作極限保護運行。
6、啟閉機的吊點中心距應按參數中規定的范圍內選擇正確數值。
7、啟閉機械強度按輕型工作級別計算,電動機按智期運行;若工作級別需提高,用戶應提出,然后更換啟閉機制造圖樣種類,制造并供貨。
8、閘門吊耳的外形及動滑輪銷軸的連接方式應根據啟閉機動滑輪與閘門連接的銷軸尺寸來決定。
9、QPK系列啟閉機有快速、慢速兩種下降速度,慢速是正常通電情況下的速度;快速是電機不通電靠閘門自重(或水柱壓力)等荷重作用下帶動機快速下降,其快速值受調速器控制,不得超過5m/min,快速閉門時間一般為2min。
10、啟閉機啟門高度;用戶應提供參數值或給出閘門銷軸中心至啟閉機底座距離,有拉桿時則銷軸中心應為*位置一節的上軸孔中心。
11、啟閉機基礎布置圖及作用在基礎上的負荷僅供水工建筑設計時參考。
12、用戶特殊要求雙方可協商解決。
13、隨機供應的電氣控制系統為單機單控。
14、用戶選購件名錄(另外計價):
a、用戶提出特殊電控系統
b、手搖機構
c、機構工作級別為Q3-中,Q4-重時(增加的費用)
d、非本公司常規配置的過載保護及高度顯示裝置及其他附加要求
e、加長部分鋼絲繩(單機超過40m時)
f、用戶提供圖紙與本公司比較,增加的材料部分及選用的性裝置部分
15、本系列啟閉機技術參數,如有變更,恕不另行通知,以公司*資料為準。
16、設備重量僅供需方設計時參考,不作為用戶收貨依據。
