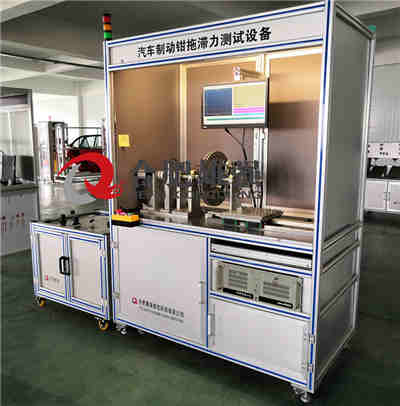

制動鉗拖滯扭矩在線檢測試驗臺

制動鉗拖滯扭矩在線檢測

試驗臺主體、耐壓破壞強度機構和控制部分是整體結構，試驗臺具有足夠的剛度。驅動系統、液壓系統、控制系統等布置在試驗臺架上，系統試件安裝夾具、力測量系統、扭矩測量系統、位移測量系統等布置在試驗機構上。

低壓氣密封系統主要采用日本SMC無泄漏氣控閥，排除電控閥因為溫度和閥芯動作對密封性測試的影響；真空傳感器和壓力傳感器采用美國進口和穩定性GP50傳感器；低壓氣密封采用差壓法檢測密封性，差壓傳感器的檢測量程在±5kPa（精度為0.50%），具有量程范圍小，測量精度高，穩定性好等特點。軟件系統具有系統修正功能，可修正因氣壓不穩、溫度、空間容積或系統微漏等因素造成檢測誤差；并且提供標定樣件，用于判定測漏裝置是否工作正常。

液壓系統液壓傳感器采用美國GP50傳感器；控制閥采用自制無泄漏控閥可耐高壓25MPa以上，性能穩定耐用；壓力加載裝置采用伺服加壓裝置實現液壓控制，同時也是所需液量試驗成功的關鍵部件。液壓系統具有自動排氣功能，接入產品打開放氣螺釘和控制閥，就能實現率排氣工作。

合肥雄強制動鉗試驗臺滿足 《轎車制動鉗總成性能要求及臺架試驗方法》

制動鉗試驗臺采用全自動軟件操作，能夠快速檢測出需要的參數，結果導出并保存試驗記錄
試驗時只需要將試驗臺通過萬向輪移動到產品樣件邊上即可試驗。根據空氣壓縮機膠管總成接頭的不同規格型號，方便、快捷的轉換為快速接頭。

 2、通用性
在試驗臺上裝有快速對插接頭（自帶單向閥）結構，不同產品時，只需要更換不同產品接品螺紋連接夾具即可試驗。試驗方便快捷

3、測漏儀

 3.1設備控制系統采用PLC控制，由測漏儀提供測量數據（泄露壓力值Pa）的采集和輸出顯示

3.2系統具有自檢功能，有斷電、漏電保護，可對設備故障和誤操作以及工件是否合格進行判斷，并具有聲、光報警功能

3.3測漏儀特點：
測漏儀小型輕巧、操作簡單的差壓式空氣檢漏儀。雖然小巧，但是配備了多頻道功能、以及直接顯示流量等功能。
標準品誤差修正預設值功能 配備智能Ⅰ型空氣回路、校正功能、 快速安裝支架等，從正在測試的值中去除偏差、誤差成分，顯示真實的泄漏量。
可以提高測試品的合格率，縮短測試時間。
采用檢漏儀的氣動閥，確保有效的密封和大流量的充氣。

同時，可在每次測試行程中自動確認差壓傳感器的感度和氣動閥的動作。具備防止測試品中的水、油以及雜質進入測試回路的功能。配備了簡單地進行流量的設定或確認的校正接口，可用泄漏標準孔等方便地確認泄漏量。用正面的2 個螺釘能方便地進行安裝和拆卸儀器。
盤式制動器又根據其固定元件結構形式的不同，分為鉗盤式制動器和全盤式制動器。全盤式制動器摩擦副的固定元件和旋轉元件都是圓盤形的，分別稱為固定盤和旋轉盤。制動盤的全部工作面可同時與摩擦片接觸，其結構原理與摩擦離合器相似。
