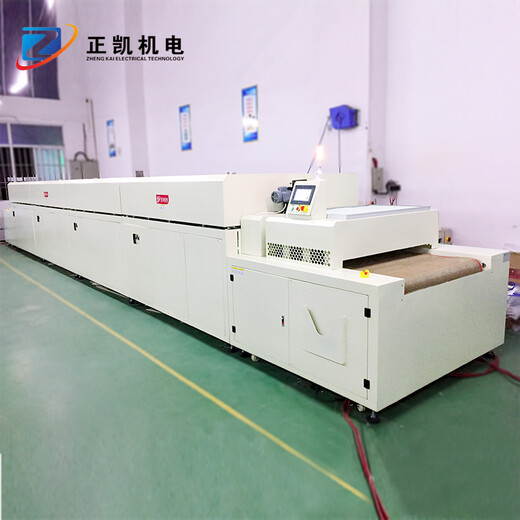

一、設備概述
無塵IR隧道爐用于玻璃表面印刷油墨烘烤。
由傳送帶經由紅外線干燥爐加熱并后出料
紅外線干燥爐是以紅外線方式加熱,常用材料表面溫150-180℃,材料表面橫左
中右溫均勻+/-3℃以內。
二、設備規格及主要技術指標
輸送方式:
1.網輸送,網寬1000mm, 網格4*4
2.有網偏自動調整機構及保護置。
3.采用變頻器無段速調整,速范圍0.2-2m/min。
4.全密式齒輪減速機馬達驅動。
5.入料口下端安裝粘塵紙卷，清潔輸送帶。
結構分布:
1.外尺寸: L1000mm XW1400mm X H1650mm(以實際生產為準)
2.入料段1000mm (含隔熱罩250mm)
3.加熱段8500mm (均分4段)
4.出料段500mm
5.輸送帶距地面高850±30mm
加熱方式:
1.加熱段共計8.5米，紅外線輻射電熱循環加熱。
2.采用PID，配合SSR組件相位輸出控制,控溫速快且穩定高。
3.常用材料表面溫150℃,材料表面橫切左中右溫均勻士3℃以內。
4.爐內設定溫200℃。常用溫150-180℃。
5.加熱段設巖棉斷熱及空氣隔熱，對冷房影響，表面溫度比室溫高5℃。
6.進排氣風門可調整,控制爐內微壓。
7.上蓋開啟采用電動缸自動升降，輕松、方便。
8.爐內采鼓風循環回風方式,減少熱損失節能源。
9.爐內風道設有過濾器過濾效率99.97，Class1000,耐溫250度過濾
器,確保爐內潔凈。送風方式:采用1/2 HP高溫長軸馬達配合風輪，垂直送風經
過濾后吹向產品表面。每段* 2組，共8組。
方式:
1.采用風扇吹向產品表面。
2.下方采用風機將熱風排出室外，上下對流。電熱分配:紅外線發熱管0.9K
W*18支/組，共4組。
爐體材質:
1.外部采用鋼板經防銹處理后高溫烤漆，顏色米，底座四周鈑金封板
2.內部采用鏡面不銹鋼板。
3.產 能:烘烤時間按10-12分鐘，每盤放10片計算每小時產能在2200-2500片。
保護裝置:
1.超溫保護除主溫控及其上下限超溫防止回路外另設有副溫控制超溫防止器作
溫防護器,超溫溫異常時，響警報通知外，自動斷電源系統，防止意外發生。
2.傳動馬達加裝反相保護，防止馬達反相后溫過高，造成產品不及設備損壞。
3.設有緊急停止開關，各加熱段各項電路過電流,過載保護及連鎖。
4.異常發生時，配合異常指示燈及蜂鳴器警報，方便操作人員排除異常。
系統控制:
1.可程序。
2.威綸人機界面。
3.三色指示燈:紅黃綠亮燈顯示機臺即時狀態。
