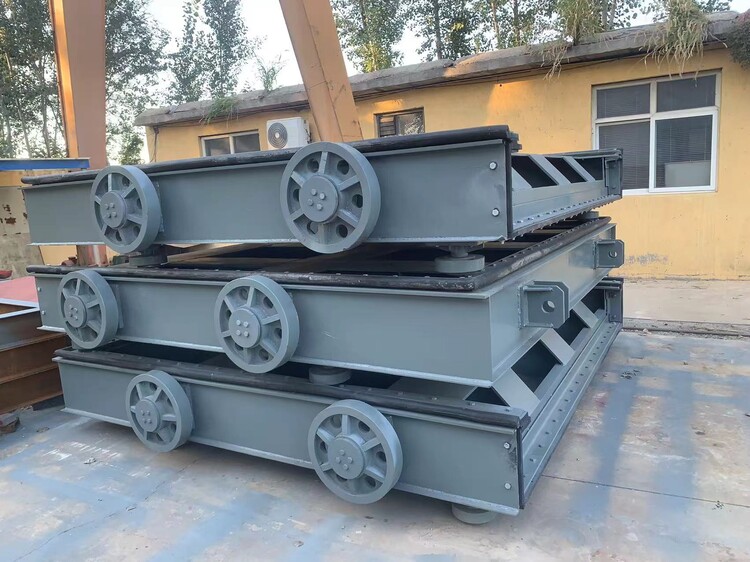

 鋼制閘門門葉是由面板、構架、支承行走部件、吊具、止水部件等組成，構架與面板組成閘門的承重結構。構架是梁系組成的框架，又稱梁格，一般由水平次梁、豎直次梁（或豎向隔板）、主梁、邊梁組成。根據閘門的尺寸大小，也有不設置次梁的布置方式。 梁格支承面板并承受面板傳來的水壓力。梁格把面板分成許多矩形的區格，因此在鋼閘門設計中，選擇梁格的布置，不僅關系到梁系本身，而且與鋼面板的設計密切相關。 梁格的連接形式是指面板、水平次梁、豎直次梁、主梁之間相互位置的形式，目前普遍采用的有等高連接和降低連接兩種類型。 等高連接的特點是水平次梁、豎直次梁和主梁的前翼緣都直接與面板焊接相連，也稱齊平連接。它的優點是梁格與面板可形成牢固的整體，整體剛度好；面板為四邊支承，受力條件好；面板可作為梁截面的一部分參與梁格的抗彎工作，從而減少梁格的用鋼量。這種連接的缺點是在水平次梁與豎直梁相交處，水平次梁需要斷開，構件多，施工麻煩。目前實腹式主梁的閘門中多數采用高等連接，并使用實腹式豎向隔板兼做豎直次梁，這樣可在隔板上開孔，使水平次梁從中穿過而成為連續梁，從而簡化了梁格接頭的構造和制造工藝。 降低連接事主梁和水平次梁直接與面板相連，而豎直次梁降低到水平次梁的后面，使水平次梁可在面板與豎直次梁直接穿過而成為連續梁，此時面板為兩邊支承。但面板扔可作為主梁及水平次梁的一部分，參與它們的抗彎工作。

安康水電站PGZ1.5米*2.5米鋼制閘門 拱形平面鑄鐵閘門 安裝

1、一般原則 平面閘門梁格宜采用等高連接，并應考慮制造、運輸、安裝和防腐等方面的要求。平面閘門可按孔口形式及寬高比布置成雙主梁或多主梁形式。

主梁布置應考慮下列因素：

（1）主梁宜按荷載要求布置。

（2）主梁間距應適應制造、運輸和安裝的條件。

（3）主梁間距應滿足行走支承布置的要求。

（4）底主梁到底止水的距離應符合底緣布置的要求。工作閘門和事故閘門下游傾角應不小于30°；當閘門支承在非水平底檻上時，其夾角可適當增減。當不能滿足30°要求時，應采取適當補氣措施。對于部分利用水柱的平面閘門，其上游傾角不應小于45°，宜采用60°。

機閘一體式鑄鐵閘門特點： 機閘一體閘門巧妙的將閘門與啟閉機聯為一體。適用于渠道安裝。無須設定啟閉機平臺，安裝方便。小規格的采用整體鑄造，較大規格采用組裝式。 手提式鑄鐵閘門的用途及特點： 主要用于水利水電、市政建設、給水排水、農用水利建設、污水處理等工程。 防腐能力強，可在PH=6-8的流體酸堿中使用。 閘門結構合理，便于安裝、操作簡單靈活，便于管理。 主要適用正向受壓止水，正常使用水頭1-8m。根據用戶需要可制造高水頭閘門，*正向設計水頭可達50m，反向水頭可達20m。 閘門關閉時設有鎖緊，止動裝置，在結構上采用機加工面硬止水，止水效果好，密封性***，正常滲水量L≤1L/h·m。 門體、門框由灰口鑄鐵（或球墨鑄鐵）制成，經過內應力消除，無變形。根據用戶要求，止水面可采用鑲銅或鑲不銹鋼等耐蝕材料精密加工制造。也可采用橡膠封水。 鑄鐵閘門的用途： 鑄鐵閘門主要用于給排水、防汛、灌溉、水利、水電工程中，用來截止、疏通水流或起調節水位的作用。
