卷揚啟閉機 卷揚式啟閉機快速卷揚式啟閉機結構型式及操作控制方式 編輯 快速卷揚式啟閉機通常是在普通卷揚式啟閉機上增設離心調速器、直流電磁鐵等設備，滿足在無交流電源情況下能快速閉門的需要，其結構型式及操作控制方式較多。 1.直流電磁液壓松閘制動器配硅整流器操作 正常啟閉時采用交流電源，直流電磁鐵由通過硅整流的交流電源供電，操作制動器。此時電動機正常接入交流電工作，電動機驅動圓柱齒輪減速器(開式傳動通常為二級，閉式傳動通常為四級) 和卷揚裝置啟閉閘門，而離心調速器由于轉速較低，不參與工作?？焖傧陆禃r，直流電磁鐵直接從蓄電池室接入直流電源，操作制動器，此時電動機不通電，閘門自重及水柱、加重等豎直向下的力迫使卷揚裝置、減速器和電動機旋轉。當減速器高速軸達到一定轉速時，安裝于其上的離心調速器動作，控制閘門快速下降。在離底檻約0.3m時，主令控制器動作，自動切斷直流電源，制動器抱閘，使閘門懸掛在底檻之上。過5S后，時間繼電器動作，

啟閉機的類型非常多，手電兩用啟閉機是其中性能良好的一種，在使用的時候一定要確保安全，不然就會出現不必要的麻煩，那么到底應該如何確保手電兩用啟閉機的安全性呢？維護就是對經常檢查發現的缺陷和問題，隨時進行保養與局部修補，以保持工程及設備完好。啟閉機械在使用過程中由于磨損、受力、振動和時效等原因，會引起設備的動力性、經濟性和安全可靠性能降低，產生隱患和故障。因此根據設備技術狀況、變化規律，經常進行必要的維護作業，減少磨損，消除隱患和故障，保持設備始終處于良好的技術狀況，以延長使用壽命，減少運行費用確保安全可靠地運行。①施工人員一定要熟悉螺桿啟閉機的結構、特征和操作方式，同時具有適當?shù)臋C械知識，來能機器的正常運轉。②在操作之前，對于螺桿啟閉機進行的檢查，各個部件的潤滑狀況是不是良好，栓有沒有松動，電動啟閉的時候查看電源線路是不是接通，開關是不是十分的。③電動運轉的時候，施工人員不要離開場地，發現問題就馬上停機。④螺桿啟閉機在修理的時候，一定要清除載荷。。

目前使用的一些水庫用啟閉機沒有效的頂閘事故保護措施，即便在手電兩用啟閉機上安裝了限位開關，也只能起限位作用，在啟閉機運行過程中稍有不慎將會發生壓彎螺桿、卷揚啟閉機價格頂碎啟閉機端蓋，頂斷啟用機梁使鋼筋混凝土梁上緣開裂破壞，嚴重的會發生啟閉機臺（梁）位移、旋轉、傾復，甚至造成人員傷亡，電動啟閉機還會引起電動機過載而燒毀電機，嚴重影響工程的安全運用，威脅著操作人員的人身安全。僅對寶雞峽灌區干支渠上使用5t以上螺桿啟閉機的11座水閘進行調查，有7座閘上的啟閉機在使用過程中先后發生過頂閘事故，足以說明水庫用啟閉機容易引發頂閘事故，應采取措施加以防范

據相關介紹，圓形鑄鐵拍門方形拍門運行時阻力小，開啟角度大，閉門時撞擊力小，消除了水錘和出水時產生的漩渦；無需、手、電、氣、液控制，不要人工操作，節省大量人力物力，提高泵站運行可靠性和裝置效率，降低運行維護成本，降低泵站耗能。鑄鐵拍門的主要技術特點表現在以下三個方面：1、無需任何啟閉裝置，能自動關閉。節能型側開式拍門與懸掛式拍門相比特點是：將閥體鉸軸豎向布置，并設計了一個傾斜角度，利用門重分力作閉門的動力，不管大、中、小通徑拍門，均無需任何啟閉裝置卷揚啟閉機鑄鐵拍門安全穩定，節能。節能型側開式拍門運行時阻力小，開啟角度大，閉門時撞擊力小，消除了水錘和出水時產生的漩渦；無需、手、電、氣、液控制，不要人工操作，節省大量人力物力，提高泵站運行可靠性和裝置效率，降低運行維護成本，降低泵站耗能。在實際運行中經國家水利部檢測測試中心測試，節能型側開式拍門比懸掛式拍門節約電能22.5﹪格柵清污機主要由驅動機構、機架總成、傳動鏈、齒耙組、柵條、底部攔柵等部位組成，而減速機驅動鏈輪使鏈耙牽引鏈間的齒耙隨同運行。然而，由于每個齒耙都插入柵條中，不僅能有效的將攔截的污物耙送到機架上部極限位置，而且齒耙在鏈條回轉換向的過程中，污物靠自重卸入下一程序設備并用特制的清污機構清理干凈。卷揚啟閉機價格此外，它也是由ABS工程塑料、尼龍或不銹鋼制成的特殊形耙齒，并按一定的排列次序裝在耙齒軸上形成封閉式耙齒鏈，其下部裝在進水渠水中，而當傳動系統帶動鏈輪作勻速定向旋轉時，整個耙齒鏈便自上而下運動，并攜帶固體雜物從液體中分離出來，流體通過耙齒間隙流出去，整個工作狀態連續進行。格柵清污機安裝方法：1、設備可直接安裝在預制的鋼筋混凝土溝渠中。2、格柵整機除動格柵片外，一般不需要在現場進行組裝。3、設備安裝就位后，當機架與溝渠內兩側存在較大間隙時，可考慮用薄型塑料板加以封閉，以免影響攔污效果。4、放置格柵的溝渠在施工中，要求渠壁盡量平整垂直，渠底面應保持水平平整。5、渠壁頂邊應按格柵安裝基礎圖的要求預埋20。

卷揚式啟閉機優缺點比較
優點:由于卷揚式啟閉機通過了減速箱和減速齒輪的減速，其減速程序多、速比大。有時則又通過了滑輪組作倍率放大，因此可以獲得較大的啟門力，適用于較大孔口尺寸和水頭的閘門。鋼絲繩纏繞在繩鼓上，一般纏繞單層，也可纏繞多層。因此卷揚式啟閉機的行程實際上不受限制，便于開啟具有較大行程的閘門或深孔閘門。鋼絲繩的受力方向可以適當擺動，也可以通過附加埋置的轉向滑輪改變其受力方向。因此閘門與啟閉機的配合，具有較大的靈活性。在采用電動時，啟閉的速度鉸快，適用于事故閘門和經常啟閉的閘門。
缺點：由于鋼絲繩只能承受抗力，故只能用于開啟閘門，而對閘門的關閉沒有任何幫助。卷揚式啟閉機沒有自鎖作用，不論采用手搖或電動，附有可靠的制動裝置若閘門在啟閉過程中途停留，依靠制功或鎖錠，否則會因自重而墜落，不夠安全另外，鋼絲繩及滑輪組如長期在水中工作，鋼絲繩易生銹慨維護困難。同時，在鋼絲繩松弛而啟動時，有時會在滑輪處產生掉槽卡住等現象。
卷揚式啟閉機的設計介紹

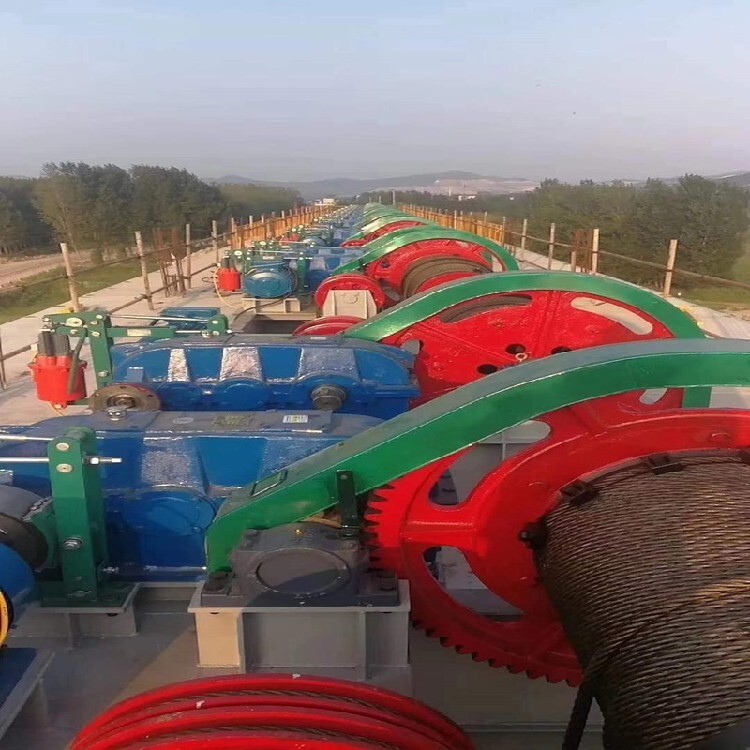

卷揚式啟閉機是用鋼索或鋼索滑輪組作吊具與閘門相連接，通過齒輪傳動系統使卷揚筒繞、放鋼索從而帶動升降的機械、也叫做鋼絲繩固定式卷揚機。它構造較簡單易于制造維護檢修方便。
廣泛應用于各種類型閘門的啟閉。卷揚式啟閉機分為單吊點和雙吊點兩種。雙吊點卷揚式啟閉機是通過連接軸將兩個單吊點的啟閉機連接在一起進行同步運行，可做成一邊驅動或兩邊驅動。卷揚式啟閉機通常是一扇閘門用一臺啟閉設備，安裝在高出閘門槽頂部的閘墩上。

螺桿可根據用戶水利工程要求長度、直徑、升降速度生產，雙吊點中心距按用 戶水利工程要求設計而定 八、敬告用戶 QL系列手電兩用螺桿式啟閉機為機電產品，注意用電安全，連好接地保護線。作業區域附近應閑人免進，專人操作，確保安全用電，電路中 裝有漏電保護器（不隨機提供，用戶自備），以防漏電，引發傷亡事故發生 1、應根據使用條件及環境要求合理的***啟閉機 2、開箱后，按發貨裝箱通知單，應檢查啟閉機零 部件、電器元件、及隨機配件的規格尺寸、數量是否***、是否完好無損，選購啟閉機型號規格、欣固牌上工作技術參數是否適應發電設備需要 3、嚴禁露天存放啟閉機，有存放條 件的用戶把啟閉機存放在倉庫內。無存放條件的用戶，徐露天存放時，設置防雨淋、防曬措施 4、非***維修人員請勿自行拆裝 螺桿式啟閉機裝置前，必定要查看各零件 是不是，光滑油是不是上足，螺栓有無松動，與其有關技能數據是不是相符。裝置時，必定要堅持根底安置平面水平180°。啟閉機底座與根底安置平面的觸摸面積要達到90% 以上；螺桿軸線要筆直于閘臺上橫梁的水平面；
